Tianjin JMT Electric Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van mcb 6ka in China. Wij heten u van harte welkom om hier in onze fabriek geavanceerde MCB 6KA, gemaakt in China, te kopen. Alle op maat gemaakte producten zijn van hoge kwaliteit en een concurrerende prijs.
| Productintroductie |
1-63A AC elektrische miniatuurstroomonderbreker; 1-63A DC miniatuurstroomonderbreker; 1-63A M63SD |
| Merknaam | JAMIT |
| Model |
M63M wisselstroom; M63MDC;M63SD |
| Sollicitatie |
M63M AC: Huishoudelijke, commerciële kantoorgebouwen, woongebouwen en algemene industriële toepassingen M63M DC: Huishoudelijke, commerciële kantoorgebouwen, woongebouwen en algemene industriële toepassingen M63SD: Huishoudelijke, commerciële kantoorgebouwen, woongebouwen en algemene industriële toepassingen |
| Geschatte stroom (A) |
1,2,4,6,10,16,20,25,32,40,50,63 |
| Max. Spanning |
M63M AC: AC240V/AC415V M63MDC: DC250V(1P); DC500V(2P); DC1000V (4P) M63SD: AC230/240V(1P,1P+N,2P); AC415/440V(3P,3P+N,4P) |
| Nominale kortsluitcapaciteit Icn | 6KA |
| Nominaal kortsluitvermogen Ics | 6KA |
| Mechanische tijden |
30,000 |
| Pool |
M63M AC/M63SD: 1P/2P/3P/4P/1P+N/3P+N M63MDC: 1P/2P/4P |
| Maat |
M63M/M63SD: 97*82.8*18mm (1P);2P *2;3P *3;4P *4; 1P+N*2; 3P+N*4 M63MDC: 97*82.8*18mm (1P);2P *2;4P *4 |
| Materialen |
Kast: PA 66, spoel: 100% koper |
| Kenmerken |
M63M AC: 1P/2P/3P/4P/1P+N/3P+N Kortsluitbeveiliging, overbelastingsbeveiliging, isolatiefunctie M63MDC: 1P/2P/4P Kortsluitbeveiliging, overbelastingsbeveiliging, isolatiefunctie M63SD: kortsluitbeveiliging, overbelastingsbeveiliging, isolatiefunctie |
| Standaard |
M63M AC: GB/T 10963.1 IEC 60898-1 M63MDC: GB/T 14048.2 CEI 60947-2 M63SD: GB/T 10963.1 |
| Certificering |
CCC, CE, CB, UKCA (Verenigd Koninkrijk) |
| Garantie tijd |
36 maanden |
| Voordeel |
laag energieverbruik en stroomonderbreker met hoge breuksterkte |
| Pakket |
opdruk, inbox, omdoos |
| Kleur | wit en oranje |
| MOQ | 3000 palen |
| Betaling | 30% vooraf, saldo vóór verzending |
| Haven |
TJ/aangewezen binnenlandse haven |
| Producttijd | 30 dagen |
| Voorbeeldtijd | 7 dagen |
| Levertijd |
30 dagen |
Technische parameters
M63M Wisselstroom
|
Productmodel |
M63M |
|
|
Nominale stroom (A) |
1,2,4,6,10,16,20,25,32,40,50,63 |
|
|
Nominale spanning Ue (V) |
AC240/415V(1P) |
|
|
Nominale werkfrequentie (Hz) |
50/60 |
|
|
Paal nr. |
1P,2P,3P,4P,1P-N,3P-N |
|
|
Mechanische levensduur (tijden) |
30000 (Enterprise-standaard) |
|
|
Elektrische levensduur (tijden) |
15000 (Enterprise-standaard) |
|
|
Nominale kortsluitcapaciteit Icn(A) |
6000 |
|
|
Nominale kortsluiting-circuitonderbrekingscapaciteit Ics(A) |
6000 |
|
|
Nominale isolatiespanning Ui(V) |
440 |
|
|
Nominale impulshoudspanning Uimp (kV) |
4 |
|
|
Diëlektrische testspanning (V) |
2000(50Hz,1min) |
|
|
Anti-vibratie (IEC/EN60068-2-6) |
Geen duidelijke trillingen en impact |
|
|
Draadaansluiting |
Minimale doorsnede van aansluitbare geleider (mm²) |
1 |
|
Maximaal doorsnedeoppervlak van aansluitbare geleider (mm²) |
35 |
|
|
Standaard aansluitmoment (N·m) |
3.5 |
|
|
Maximaal toelaatbaar koppel (N·m) |
5 |
|
|
Loodinsteekdiepte (mm) |
10 |
|
|
Referentietemperatuur (graad) |
30 |
|
|
Bedrijfstemperatuur (graad) |
-35~+70 |
|
|
Opslagtemperatuur (graad) |
-35~+85 |
|
|
Toepasselijke hoogte (m) |
Kleiner dan of gelijk aan 2000 |
|
|
Vorm van trippen |
Thermische magnetische trip |
|
|
Onmiddellijke uitschakelkarakteristieken |
B-type |
3~3In |
|
C-type |
5~10In |
|
|
D-type |
10~20In |
|
|
Bedradingsmethode |
Zonder beperking |
|
|
Installatiemethode |
TH31-7.5 Standaard geleiderail |
|
|
Vervuilingscapaciteit |
2 |
|
|
Beschermingsniveau |
Stroomonderbreker |
IP20 |
|
Geïnstalleerd in verdeelkast |
IP40 |
|
M63M gelijkstroom
|
Productmodel |
M63MDCPV |
|
|
Nominale stroom (A) |
1. 2. 4. 6. 10. 16. 20. 25. 32. 40. 50. 63 |
|
|
Nominale spanning UR(V) |
DC250V(1P) |
|
|
Paal nr |
1P,2P,4P |
|
|
Mechanische levensduur (tijden) |
30000 (Enterprise-standaard) |
|
|
Elektrische levensduur (tijden) |
15000 (Enterprise-standaard) |
|
|
Nominale kortsluitcapaciteit Isc(A) |
6000 |
|
|
Nominaal kortsluitvermogen-circuitonderbrekingsvermogen Ibc(A) |
6000 |
|
|
Nominale isolatiespanning DC Uik(V) |
1000 |
|
|
Nominale impulshoudspanning Uimp(kV) |
4 |
|
|
Diëlektrische testspanning (V) |
2000(50Hz,1min) |
|
|
Anti-vibratie (IEC/EN60068-2-6) |
Geen duidelijke trillingen en impact |
|
|
Draadaansluiting |
Minimale doorsnede van aansluitbare geleider (mm²) |
1 |
|
Maximaal doorsnedeoppervlak van aansluitbare geleider (mm²) |
35 |
|
|
Standaard aansluitmoment (N·m) |
3.5 |
|
|
Maximaal toelaatbaar koppel (N·m) |
5 |
|
|
Loodinsteekdiepte (mm) |
10 |
|
|
Referentietemperatuur (graad) |
30 |
|
|
Bedrijfstemperatuur (graad) |
-35~+70 |
|
|
Opslagtemperatuur (graad) |
-35~+85 |
|
|
Toepasselijke hoogte (m) |
Kleiner dan of gelijk aan 2000 |
|
|
Vorm van trippen |
Thermische magnetische trip |
|
|
Onmiddellijke uitschakelkarakteristieken |
B-type |
5,5 inch ~ 20% |
|
C-type |
8,5 inch ~ 20% |
|
|
D-type |
- |
|
|
Bedradingsmethode |
Zonder beperking |
|
|
Installatiemethode |
TH35-7.5 Standaardgeleiding |
|
|
Vervuilingscapaciteit |
2 |
|
|
Beschermingsniveau |
Stroomonderbreker |
IP20 |
|
Geïnstalleerd in verdeelkast |
IP40 |
|
M63SD
|
Productmodel |
M63SD |
|
|
Nominale stroom (A) |
1. 2. 4. 6. 10. 16. 20. 25. 32. 40. 50. 63 |
|
|
Nominale spanning UR(V) |
AC130/240V(1P, 1P+N, 2P) |
|
|
Nominale werkfrequentie (Hz) |
50/60 |
|
|
Paal nr |
1P. 2P. 3P. 4P. 1P+N. 3P+N |
|
|
Mechanische levensduur (tijden) |
30000 (Enterprise-standaard) |
|
|
Elektrische levensduur (tijden) |
15000 (Enterprise-standaard) |
|
|
Nominale kortsluitcapaciteit ISC(A) |
6000 |
|
|
Nominaal kortsluitvermogen-circuitonderbrekingsvermogen IBC(A) |
6000 |
|
|
Nominale isolatiespanning (kV) |
500 |
|
|
Nominale impulshoudspanning Uimp(kV) |
4 |
|
|
Diëlektrische testspanning (V) |
2000(50Hz,1min) |
|
|
Anti-vibratie (IEC EN60668-2-6) |
Geen duidelijke trillingen en impact |
|
|
Draadaansluiting |
Minimale doorsnede van aansluitbare geleider (mm²) |
1 |
|
Maximaal doorsnedeoppervlak van aansluitbare geleider (mm²) |
35 |
|
|
Standaard aansluitmoment (N·m) |
3.5 |
|
|
Maximaal toelaatbaar koppel (N·m) |
5 |
|
|
Loodinsteekdiepte (mm) |
10 |
|
|
Referentietemperatuur (graad) |
30 |
|
|
Bedrijfstemperatuur (graad) |
-35~+70 |
|
|
Opslagtemperatuur (graad) |
-35~+85 |
|
|
Toepasselijke hoogte (m) |
Kleiner dan of gelijk aan 2000 |
|
|
Vorm van trippen |
Thermische magnetische trip |
|
|
Onmiddellijke uitschakelkarakteristieken |
B-type |
3–5 inch |
|
C-type |
5–10 inch |
|
|
D-type |
10–20 inch |
|
|
Bedradingsmethode |
Zonder beperking |
|
|
Installatiemethode |
TH35-7.5 Standaard geleiderail |
|
|
Vervuilingscapaciteit |
2 |
|
|
Beschermingsniveau |
Stroomonderbreker |
IP20 |
|
Geïnstalleerd in verdeelkast |
IP40 |
|

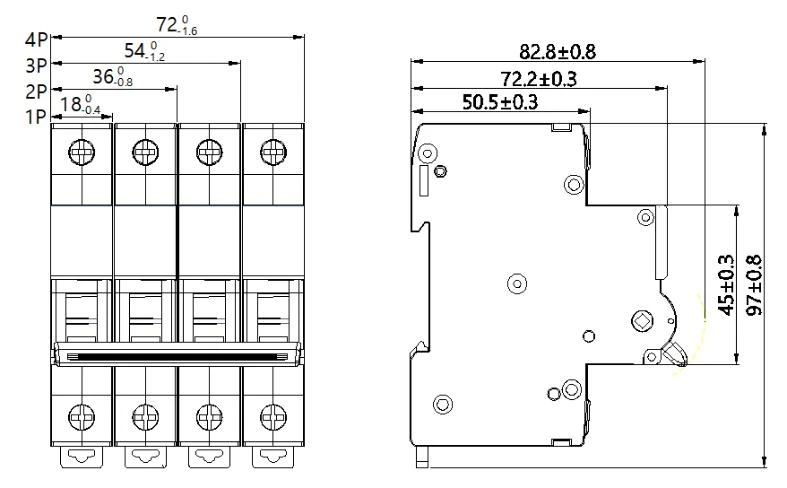

Uiterlijk en installatieafmetingen
M63M Wisselstroom
M63M gelijkstroom
M63SD
M63M Wisselstroom
Technische parameter:
*1) MCB M63M doorsnede van aansluitbare geleider: Min: 1 mm²; Maximaal: 35 mm²
*2) Uitschakelvermogen: 6kA
*3) Nominale stroom: 1-63A; pool: 1P/2P/3P/4P/1P+N/3P+N; uitschakelcurve: B/C/D; B-curve》3ln-5ln/C curve》5ln-10ln/D curve》10ln-20ln
M63M gelijkstroom
Technische parameter:
*1) MCB M63M doorsnede van aansluitbare geleider: Min: 1 mm²; Maximaal: 35 mm²
*2) Uitschakelvermogen: 6kA
*3) Nominale stroom: 1-63A; paal: 1P/2P/4P; uitschakelcurve: B/C; B-curve》5,5 inch ± 20% / C-curve》8,5 inch ± 20%
M63SD
Technische parameter:
*1) MCB M63SD doorsnede van aansluitbare geleider: Min: 1 mm²; Maximaal: 35 mm²
*2) Uitschakelvermogen: 6kA
*3) Nominale stroom: 1-63A; pool: 1P/2P/3P/4P/1P+N/3P+N; uitschakelcurve: B/C/D; B-curve》3ln-5ln/C curve》5ln-10ln/D curve》10ln-20ln
Functie
Snelsluitmechanisme
onmiddellijk sluiten, efficiënt schakelen, waardoor het risico op boogvorming en lassen wordt verminderd.
01
Geïntegreerde inlaat- en uitlaatstructuur
lagere interne weerstand, lager energieverbruik en meer energiebesparing.
02
Bimetaal bidirectionele aanpassing
bi-directionele nauwkeurige instelling, geschikt voor meerdere werkomstandigheden.
03
Superseismische optimalisatie
stabiele seismische weerstand, zorgeloos in complexe scenario's.
04
Certificaat
M63M
Erecertificaat
Kernvoordeel
Volledig onafhankelijke intellectuele eigendomsrechten, die de kerntechnologie en het productieproces beheersen.
Productconcept
100% onafhankelijk onderzoek en ontwikkeling, 100% onafhankelijke productie, 100% fabrieksinspectie.
Marktconcept
Een stroomonderbreker met een laag energieverbruik en een hoog uitschakelvermogen zijn, in lijn met de internationale ontwikkelingen.
Ondernemingsvisie
Om erkend te worden als een elektrisch merk van wereld-klasse.
Over ons
Tianjin JMT Electric Co., Ltd. werd opgericht in 2013 en heeft zijn hoofdkantoor in Tianjin, China, met een maatschappelijk kapitaal van 50 miljoen RMB. Het bedrijf houdt zich voornamelijk bezig met het onderzoek en de productie van elektrische metalen componenten, evenals de productie en verkoop van elektrische laag-apparaten, slimme stroomonderbrekers, oplaadpalen en andere producten. Wereldwijd heeft het geïnvesteerd in drie fabrieken en heeft het productiebases in overzeese markten zoals India, Hongarije en Thailand.
Tianjin JMT Electric Co.Limited is een bedrijf dat zich toelegt op hoogwaardige-intelligente elektrische laag-producten, waarbij ontwerp, R&D, productie en verkoop worden geïntegreerd. Het bedrijf is al 30 jaar nauw betrokken op het gebied van hoogwaardige elektrische componenten, beheerst kerntechnologieën en productieprocessen en voldoet aan de internationale normen.
JMT Electric beschikt over stroomonderbrekers met volledig onafhankelijke intellectuele eigendomsrechten, en verschillende van zijn uitvindingen en innovaties zijn wereldprimeurs.
Over JAMIT
▶ 30 jaar professionele ervaring
▶ Nationale high{0}}-onderneming
▶ Beschikken over kerntechnologie en productieproces
▶ Meer dan 100 ontwerppatenten
▶ Certificering: CCC,CQC,CE, CB, UKCA, KC
